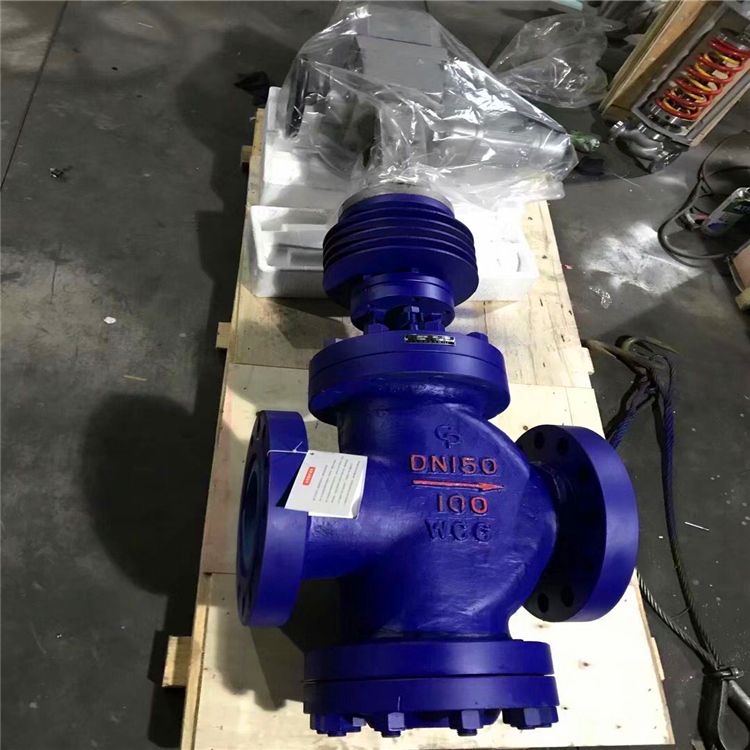

Y945Y远程智能控制电动蒸汽减压阀产品说明

     电动减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。电动蒸汽减压阀采用压力平衡式阀瓣、通过阀瓣升降调节压力可配用ZKZ—BC型或其它型直行程电动执行器实现遥控和自动控制。Y945H电动减压阀该产品减压比用到0.6较为合适。Y945H电动减压阀该产品主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,水减压阀,蒸汽减压阀

    由于工厂生产工艺的需要，蒸汽是必不可少的工艺介质，需要从电厂输入蒸汽，因电厂到工厂的距离较远存在压力波动较大的情况以及工厂在实际使用的流量波动范围较大，因此在进入工厂的蒸汽主管道压力进行减压稳压。动压力调节阀由精小型电动调节阀配用*PID压力控制仪及*压力传感器组成(还可选择分时段智能控制压力),控制精度高,电动压力调节阀流道呈S流线型，选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4、10.0；阀体口径范围DN20-DN300；适用流体温度-150℃ -+560℃范围内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等百分比。多种规格可供选择.

1、蒸汽电动压力调节阀配置:

压力变送器根据测定的压力反馈4-20ma.DC电流信号，在控制台中与设定值比较，当两者之差达到一定数值后，控制台向电动调节阀发出调节信号。而电动调节阀的执行机构按此信号，使阀杆带动阀芯产生位移，改变通过调节阀的流量，直到测试点压力达到要求.从而达到自动调节压力的目的。是由电动调节阀、压力变送器、压力调节仪组成，可以完成现代工业过程中对管道压力的全自动控制。具有安装方便、响应快、控制精度高、整定方便、性能可靠等特点。广泛适用于化工、食品、生物医药、环保、冶金、给排水、造纸、电力等行业。

电动压力控制系统，已在蒸汽管道、天然气管道上控制压力上得到了广泛的使用。在工厂生产制造改装自动压力控制系统上取得了重要的突破，形成了一套智能化的控制系统。

四、基本性能

（1）调压范围：

调压范围是指减压阀输出压力P2的可以调整控制的范围，在这个可调范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。

（2）压力特性：

压力特性是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。

（3）流量特性：

流量特性是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。

Y945Y远程智能控制电动蒸汽减压阀外形尺寸PN1.6-4.0

Y945Y远程智能控制电动蒸汽减压阀外形尺寸

公称通径DN	外 形 尺 寸
	L	L1	H	Hl
50	300	150	880	190
65	340	170	890	205
80	380	190	910	215
100	400	215	950	240
125	430	225	990	275
150	450	230	1090	320
200	500	260	1160	340
250	550	285	1230	370
300	750	395	1370	460
350	850	445	1450	530
400	950	550	1570	660
500	1130	680	1780	800

Y945H电动减压阀外形尺寸PN6.4-16.0

公称通径DN	外 形 尺 寸
	L	L1	H	Hl
50	300	150	880	200
65	340	170	890	215
80	380	190	910	225
100	400	215	950	250
125	430	225	990	285
150	450	230	1090	330
200	500	260	1160	355
250	550	285	1230	390
300	750	395	1370	480
350	850	445	1450	550
400	950	550	1570	700
500	1130	680	1780	820

主要零件材料

零件名称	零件材料
阀体 阀盖 底盖	WCB
阀座	304
阀瓣	2Cr13
阀杆	2Cr13
垫片	柔性石墨/1Cr18Ni9
导向套	2Cr13
填料	柔性石墨
螺栓	35CrMoA
螺母	45

Y945Y远程智能控制电动蒸汽减压阀流量系数Cv



DN	50	65	80	100	125	150	200	250	300	350	400	500
Cv	15	20	35	60	70	110	150	230	420	540	710	1020

电动减压阀主要技术参数和性能指标

公称压力Mpa	1.6	2.5	4.0	6.4	10.0	16.0
壳体试验压力Mpa	2.4	3.75	6.0	9.6	15.0	24
密封试验压力Mpa	1.76	2.75	4.4	7.04	11.0	17.6
*高进口压力Mpa	1.6	2.5	4.0	6.4	10.0	16.0
出口压力范围Mpa	*减压比0.6
渗漏量	0.5%QMax
温量-压力等级	ANSI B16.34

 电动执行器选配及性能指标

公称通径	50	65	80	100	125	150		200	250		300	350		400		500
配执行机构型号	ZKZ-310BC		ZKZ-410BC/ZKZ-510BC				ZKZ-510BC			ZKZ-610BC/ B+Z250/F1800
行程	25		30				50/30			50			60		100
推力N	4000		6400/1600				16000			2500
全行程时间S	20		32				37			62
输入信号	4-20mA DC
供电电源	220V 50Hz												380V 50Hz
基本误差%	≤±2.5
基本误差%	≤±1.5
基本误差%	≤3

Y945Y远程智能控制电动蒸汽减压阀阀体

阀体形式	精小型直通铸造阀
公称通径	DN20～200mm
公称压力	PN1.6、2.5、4.0、6.4
法兰标准	GB/T9113、 JB/T79
连接形式	法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式	标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

● 执行机构

执行器型号	3810L系列、PSL系列
主要技术参数	电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

■ 主要性能指标

项目			指标值
基本误差%			配3810L±2.5； 配PSL±1.0
回差%			配381L ±2.0； 配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
		始点±2.5	终点±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			30：1

注：表中尺寸为不带标准附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取*新数据。

由电动执行器与调节阀阀体两部分组成，通过接收自动化控制系统的信号来驱动阀门，改变阀芯和阀座之间的截面积大小控制，管道介质的流量、温度、压力等工艺参数，来实现远程自动控制。

Y945Y远程智能控制电动蒸汽减压阀工作原理:

电动调节阀通过调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。以*常用的4-20mA电流信号来说，在控制系统给电动调节阀的信号为4mA的时候，调节阀处于全闭状态，而给其20mA信号的时候，调节阀也是处于全闭状态。4-20mA之间不同的信号数值对应不同的调节阀信号开度，根据自己的工况介质选择适用的流量系数，就可以算出调节阀每个开度所对应的流量、压力值，从而达到调节阀对工况介质的调节要求。

订货须知：

一、①电动蒸汽减压阀产品名称与型号②电动减压阀口径③Y电动减压阀是否带附件以便我们的为您正确选型④电动减压阀的使用压力⑤电动减压阀的使用介质的温度。
二、若已经由设计单位选定公司的电动减压阀型号，请按电动减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。感谢您访问我们申弘阀门的网站如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
