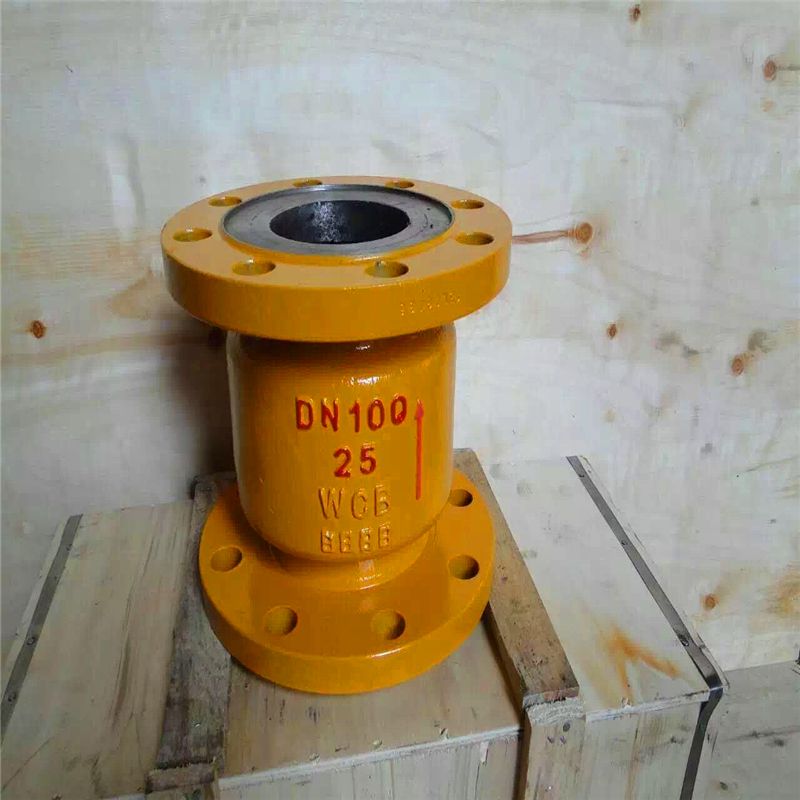

H42W垂直管道立式止回阀产品说明

本实用新型提供一种立式止回阀，解决现有立式止回阀在使用时，存在密封性较差、使用寿命短以及耐磨性低的问题。本实用新型公开了一种适用于垂直管道的止回阀,主要包括阀体以及设置在阀体内的阀杆、复位弹簧、阀瓣和阀盖环,所述阀体为直角型,所述阀体内还固定设置有阀杆支架,阀杆的一端与该阀杆支架连接,阀杆的另一端与设置在法兰处且与阀体配合的阀盖环连接,阀瓣套接在阀杆上、且位于阀盖环的内侧,复位弹簧套接在阀杆上、且位于阀杆支架和阀瓣之间。与现有止回阀相比,本实用新型采用立式角式阀体设计,即阀体采用直角型,使得其可应用于各种介质的垂直管道,特别是石油、化工及供水垂直管道,并且具有密封性能好,使用维修简单方便等特点。

本实用新型的技术方案是:一种立式止回阀，包括阀体、阀杆、阀瓣以及阀座，所述阀体的上端固定有支架，所述支架的下端部设有通孔，所述阀杆穿过所述通孔，所述阀瓣固定于阀杆的下端部，所述阀座固定于所述阀体的内壁上，所述阀瓣位于阀座的上端面，所述阀瓣的端面设有外小内大的梯形槽，所述梯形槽内注塑有密封件，所述密封件的端面与阀座的上端面相贴合。

所述密封件由橡胶或者聚四氟乙烯制成。立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。由于该阀采用弹簧支撑阀芯，故采用立式安装或卧式装均可。

H42W垂直管道立式止回阀产品特点

    立式止回阀具有结构简单、零部件少，分量轻等特点，外加工艺性好，因此是止回阀发展的方向之一。立式止回阀广泛应用于石油、化工、制药、电力行业等各种需防止介质倒流的管路上，该阀可根据加弹簧或不加弹簧进行立式安装或卧式安装。所述阀杆的上端套设有不锈钢材料制成的防磨盖，所述防磨盖的外围与通孔的内

壁滑动配合。

本实用新型具有如下有益效果:该立式止回阀采用在阀瓣上设置橡胶或聚四氟乙烯材料制成的密封件，在使用时，密封件不易脱离，密封效果好，且还具有防腐蚀效果，具有使用寿命长的优点。实施例不应视为对实用新型的限制，但任何基于本实用新型的精神所作的改进，都应在本实用新型的保护范围之内。

H42W垂直管道立式止回阀设计标准

设计与制造		GB/T12235
连接端尺寸	结构长度	GB/T12221
	法兰尺寸	JB/T79
检验与试验		JB/T9092
材料	碳钢	GB/T12229
	不锈钢	GB/T12230
	合金钢	Q/ZB66
标志		GB/T12220
供货		JB/T7928

H42W垂直管道立式止回阀主要性能

型号	公称 压力	试验压力			工作温度()
		强度 (水)Mpa	密封 (水)空气(Mpa)	低压密封 (空气)Mpa
H42W/H-16C/P	1.6	2.4	1.8	0.6	≤425
H42W/H-25C/P	2.5	3.8	2.8	0.6	≤425
H42W/H-40C/P	4.0	6.0	4.4	0.6	≤200

主要性能规范：

型号	公称压力 PN(MPa)	试验压力P3(MPa)		适用温度(℃)	适用介质
		壳体	密封
H42W-16C	1.6	2.4	1.76	≤425	水、油品
H42W-16P				≤200	弱腐蚀介质
H42W-25P	2.5	3.75	2.75
H42W-25R					腐蚀性介质
H42W-40P	4.0	6.0	4.4		弱腐蚀性介质
H42W-40R					腐蚀性介质
H42Y-40					水、油品

H42W垂直管道立式止回阀主要零件材料：

零件名称	阀体、阀瓣	导向阀	密封面
H42W-16C	碳钢	碳钢	碳钢
H42W-16P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢
H42W-25P
H42W-40P
H42W-25R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	铬镍钼钛不锈钢
H42W-40R
H42Y-40	碳钢	碳钢	堆焊硬质合金

H42W垂直管道立式止回阀主要尺寸：

公称通径DN	L	D	D1	D2	b	f	Z-фd
25	115	115	85	65	16	2	4-ф14
32	120	135	100	78	18	3	4-ф18
40	130	145	110	85	18	3	4-ф18
50	140	160	125	100	20	3	4-ф18
65	160	180	145	120	22	3	8-ф18
80	185	195	160	135	22	3	8-ф18
100	210	230	190	160	24	3	8-ф23
125	250	270	220	168	28	3	8-ф25
150	300	300	250	218	30	3	8-ф25
200	380	360	310	278	34	3	12-ф25

本实用新型涉及止回阀，具体涉及新型立式止回阀。严格按GB/T12235 标准设计制造, 立式止回阀在管道上基本安装在水泵出口，正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。

H42W垂直管道立式止回阀其安装注意事项：

1、放置管道时应注意使对夹式止回阀的通过方向与流体流向一致;

2、安装在垂直放置的管路中。对于水平放置的管路,垂直放置对夹式止回阀;

3、在对夹式止回阀和蝶阀之间使用一个伸缩管,千万不要将其与其它阀门直接相连;

4、在阀板操作半径范围内,避免加入管接头和阻塞物;

5、不要在对夹式止回阀的前面或者后面安装一个变径管;

6、在弯头附近安装对夹式止回阀时,要注意留有足够大的空间;

7、在水泵出口安装对夹式止回阀时,至少流出六倍阀门直径的空间以保证蝶板*终受到流体作用。

常规止回阀，其通常为下端进口，上端出口，使得其在与管道的连接时，对管道位置具有一定的要求，从而使其使用场合受到限定，影响其使用范围，在专利201310632630.6中上述问题已提供出解决方案，但这一方案中存在阀体开模费用高、内部结构偏于复杂、易损坏、制造过程不便等诸多问题。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
