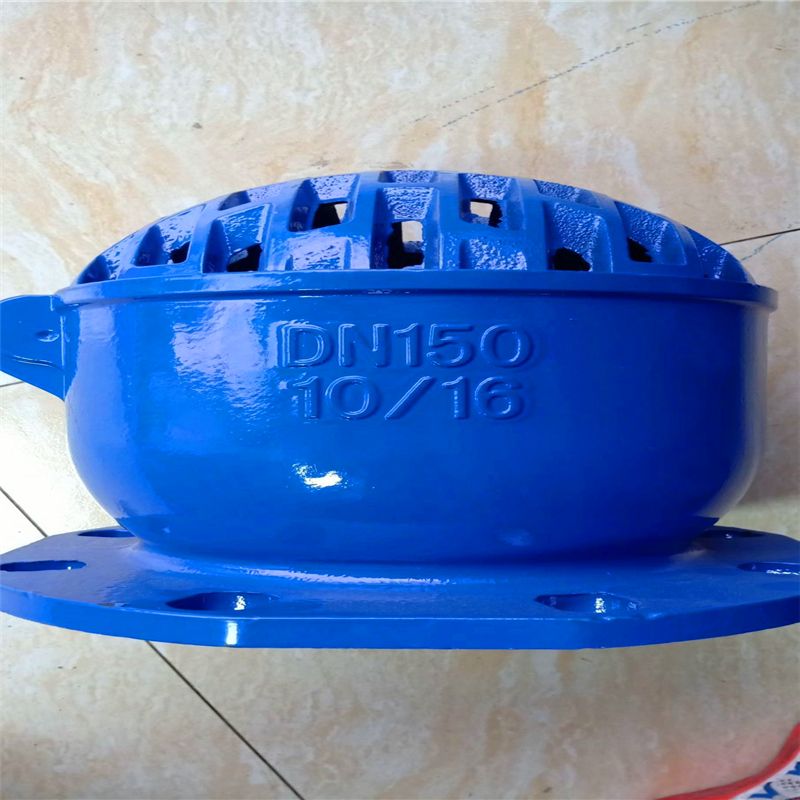

H42X水泵铸铁底阀产品说明
本实用新型涉及一种底阀，尤其涉及一种运行稳定性更高的底阀，主要应用于循环水冷却系统离心水泵的结构中。水泵底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接.。

H42X水泵铸铁底阀结构与原理

水泵底阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用.。底阀是一种节约能源的阀，主要应用于离心水泵进口水上段，便于离心水泵的开车和灌水排气，防止清水回流，起着只进不出的功能。现有技术中的底阀内部结构设计不合理，主要存在以下不足:

1、阀门处于长期开放状态后，由于淤泥堆积可能使阀片卡在顶部，影响阀门关闭；

2、阀杆和阀片行程过长，频繁运动过程中容易出故障；

3、无法满足水下安装的条件。

性能规范

公称压力：PN0.25MPa

公称通径：DN15～DN350

适用介质：水、油、及非腐蚀性介质

适用温度：≤50 o C

主要部件材料：灰铸铁、丁橡胶

执行标准：Q/12 NJ3583-2001

试验标准：GB/T13927-1992

进一步地，所述第二直缝卷管的一端通过所述第二异径接头与所述第五直缝卷管连接，另一端设置有带加强筋的顶板。

进一步地，所述第四直缝卷管与所述第五直缝卷管通过平焊法兰固定对接。

进一步地，所述第四直缝卷管与所述第五直缝卷管的大小规格一致。

进一步地，所述*异径接头和所述第二异径接头均为锥形接头管。

本实用新型的有益效果在于:

本实用新型将阀片设计在清水通道中，当清水回流时，冲力作用在阀片上表面，加上重力作用，使之顺流及时回座，杜绝延时和卡死现象；缩短了阀杆长度，减少阀片的行程，降低其在运行过程中偏心卡死的几率；外形更小，减少法兰连接，降低泄露几率、安装难度和制造成本，更适合水下安装。

H42X水泵铸铁底阀主要零部件材料：

零件名称	材料
阀体、阀盖、阀瓣	灰铸铁
密封圈	橡胶
垫片	石棉板

H42X水泵铸铁底阀性能参数：

型号	公称压力	试验压力		工作温度℃	适用介质
		强度（水）MPa	密封（水）MPa
H42X-2.5	0.25	0.4	0.25	≤50	水

H42X水泵铸铁底阀结构及尺寸：

型号	公称通径 DN（mm）	尺寸（mm）								重量 （kg）
		D	D1	D2	b-f	Z-Φd	D0	h0	H
H42X-1.6	50	140	110	90	16-3	4-14	135	17	142	4
	65	160	130	110	16-3	4-14	168	25	180	6.5
	80	185	150	125	18-3	4-18	198	32	197	8.5
	100	205	170	145	18-3	4-18	247	40	230	143.5
	125	235	2500	175	20-3	8-18	272	43	270	18
	150	260	225	200	20-3	8-18	315	38	297	24
	200	315	280	255	22-3	8-18	405	65	382	38
	250	370	335	310	24-3	12-18	465	84	460	64
	300	435	395	262	24-4	12-23	510	90	530	98

本实用新型公开了一种底阀，包括阀座、*直缝卷管、第二直缝卷管、第三直缝卷管、阀杆及套在阀杆上的阀片，*直缝卷管内设置有*导向环，*直缝卷管固定连接在阀座的左部，第三直缝卷管设置在第二直缝卷管的侧壁，阀座的右部通过*异径接头连接有第四直缝卷管，第二直缝卷管通过第二异径接头连接有第五直缝卷管，第四直缝卷管与第五直缝卷管对接，第五直缝卷管内设置有第二导向环，阀杆的一端设置在*导向环内，另一端设置在第二导向环内，阀片位于阀座与第二导向环之间。本实用新型杜绝了阀门延时和卡死现象，降低可阀片在运行过程中偏心卡死的几率，外形更小，减少法兰连接，降低泄露几率、安装难度和制造成本，更适合水下安装。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
