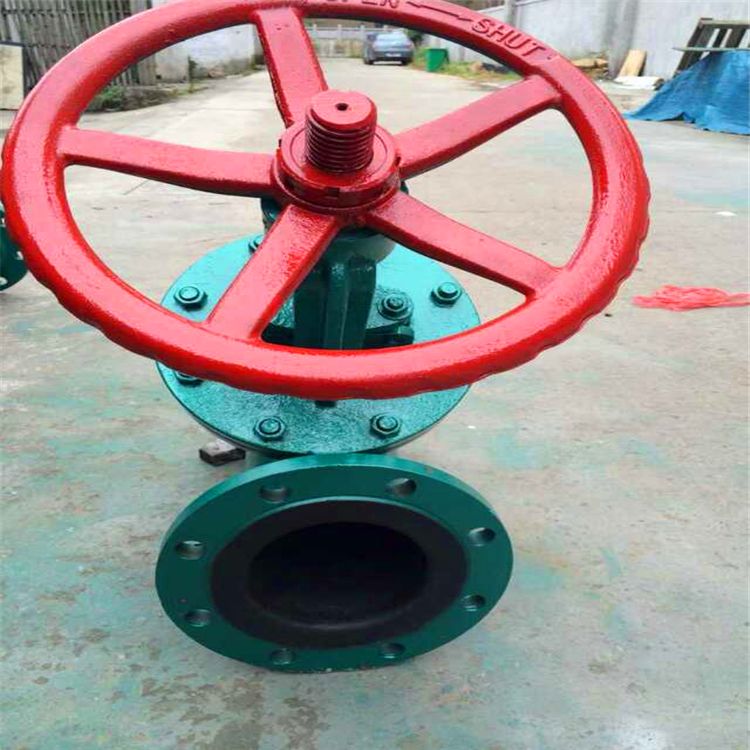

J45J直流式衬胶截止阀 产品说明

通过采用上述技术方案，可以解决熔盐管道系统中，在熔盐管道系统进行停机疏盐作业时，不能完全排净阀门和流道内的熔盐而造成积液结晶，进而影响熔盐阀门的二次启闭的问题。具有结构紧凑、启闭灵活、耐腐蚀性能强，衬胶截止阀被广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断介质用，但衬胶截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面衬里

优选的，所述阀座上设置有阀座密封面，所述阀座密封面与阀瓣密封面构成锥面密封配合，且所述阀座密封面、填充块以及阀座配合构成所述直通式流道。通过采用上述技术方案，进一步提高阀瓣与直通式流道的密封效果。

优选的，截止阀选择设置为熔盐截止阀。为保证管路介质绝对不与阀门壳体材料直接接触，J45J衬里直流截止阀中阀体，阀盖，阀瓣等内件均设计成衬里部件；阀座采用整体式聚合物作密封材料，在较宽的温度和压力范围内具有优良的密封性能；阀门选材广泛，规格齐全，是石油勘探 , 石化，化工，原油和天然气等输送管道的理想用阀。

J45J衬胶直流式截止阀产品适用条件：

1、输送物料：尾矿、灰渣、精矿、煤碳、电厂、河道、污泥以及其它颗粒状物料的输送、排放。

2、输送浓度：可满足低、中、高不同输送浓度的要求，zui达输送浓度可达65％。

3、输送密度：输送浆体密度ㄑ1.8。

4、输送粒径：输送物料平均粒径ㄑ10mm.

5、介质温度：不超过150℃。

6、输送物料硬度：普氏硬度不超过18度。

J45J直流式衬胶截止阀衬里材料选型

硬橡胶 代号NR

NR 适用温度：-10℃~85℃

适用介质：除强氧化剂（如销酸、铬酸、浓硫酸及过氧化氢等有机溶剂）外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类，有机酸及醛类等。

软橡胶 代号BR

适用温度：-10℃~85℃

适用介质：具有良好的耐磨性能。主要用于50%以下的硫酸，氢氧化钠、氢氧化钾、中性盐浴溶液及氨液，水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体，各种浓度稠粘液等。

丁基胶 代号IIR

适用温度：-10℃~120℃

适用介质：抗腐蚀、耐磨耗。能耐多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等，≤30%硫酸、磷酸、氢氟酸、动物油、植物油、苛性碱和多种脂类。

氯丁胶 代号CR

适用温度：-10℃~105℃

动物油、植物油和无机润滑油及pH值变化范围很大

性能规范

型号	公称压力PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体试验	密封试验
J45J/F46-6	0.6	0.9	0.66	W.非腐蚀性流体 J.一般腐蚀性流体 FS.强酸碱及各种有机溶剂（溶融碱金属及元素氟除外）	≤80 ≤150
J45J/F46-10	1.0	1.5	1.1

 二、直流式衬胶截止阀 主要零部件材料表

零件名称	阀体、阀瓣	阀盖	阀杆、阀瓣	手轮廓
材料	HT200衬氟塑料、衬橡胶	HT200衬氟塑料、衬橡胶	35衬氟塑料衬橡胶	HT200

J45J直流式衬胶截止阀 零件材料：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

三、J45J直流式衬胶截止阀 主要连接尺寸及重量

型号	公称通径DN（mm）	尺寸（mm）								质量（kg）
		L	D	D1	D	H1	b	Do	n-d
	5	160	100	75	60	205	16	120	4-11	4.5
	32	200	120	90	70	-	16	160	4-13.5	13
			130	100	80	250	16	160	4-13.5	14
	50	230	140	110	90	290	16	160	4-13.5	16.5
	65	290	160	130	100	310	16	180	4-13.5
	80	310	190	150	125	358	18	200	4-17.5	36
			210	170	145	428	18	200	4-17.5	50
	125	400	240	200	175	510	20	280	8-17.5	68
	150	480	265	225	200	550	20	280	8-17.5	90
	200	600	30	280	255	635	22	400	8-17.5	146
	250	730	375	335	312		24		12-.17.5

衬胶截止阀是应用较为广泛的阀门之一。之所以流行，是因为在这个启闭过程中，密封面之间的摩擦力小，更耐用，开启高度小，制造方便，维护方便。适用于高压和低压。其关闭原理是依靠阀杆的压力使阀瓣密封面与阀座密封面紧密配合，防止介质流动。

J45J衬胶直流式截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，衬胶截止阀被广泛应用在石油、化工、污水处理、电厂脱硫等管路系统中做截断介质用，但衬胶截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面它可用于控制各种流体的流动，如：空气、水、蒸汽、各种腐蚀性介质、泥浆、油、液态金属和放射性介质。因此，该阀非常适合于切断或调节节流。

阀杆的开度或关断的调节是比较可靠的，且具有很短的关断效果。切断阀阀瓣一旦处于开启状态，阀座与阀瓣密封面不再接触，具有非常可靠的切断作用。这种阀门非常适合切割或调整和还原介质。流的使用。

由于大多数衬胶截止阀的阀座和阀瓣更易于维修或更换，因此在密封部件时，不必从管道上拆下整个阀门。这非常适合阀门和管道焊接在一起的场合。由于通过该阀的介质流动方向发生了变化，其流动阻力比其他阀门高。

衬胶截止阀在进行安装前之前，就需要进行性能试验，检查产品是否符合设计要求，是否符合有关标准。常规试验包括多个项目。必要时，试验合格后，依次进行下一次试验。例如，强度试验通常在室温下进行。为确保安全使用，试验压力P一般为公称压力PN的1.25～1.5倍。

​订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请我们一定会尽心尽力为您提供优质的服务。
